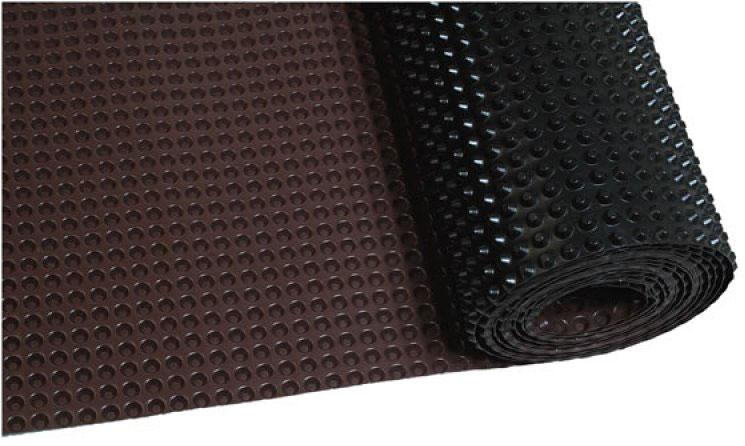

| KABARCIKLI DRENAJ LEVHALARI |
|
 |
|
| DRENAJ LEVHASI TEMEL DUVARI KORUMASI |
|
 | Hammaddesi yüksek yoğunluklu polietilendir. | | Diagonal kabarcık yapısı sayesinde basınç dayanımı yüksektir.
| | Rulo ölçüleri : 2 mt x 20 mt | | Ağırlık: 400gr/m2, 500gr/m2, 600gr/m2
|
|
|
| PERDE DUVARDA DRENAJ LEVHASI KULLANMANIN AVANTAJLARI |
|
 | | Perde duvarını sudan ve nemli topraktan ayırır. | | Su yalıtımını, dolgu sırasında oluşabilecek hasarlardan korur. | | Basıncın eşit dağılmasını sağlar. | | Hava yastığı oluşturur, ilave bir ısı izolasyonu sağlar. |
|
|
|
| MONTAJ MALZEMELERİ -1- |
|
 |
|
| Drenaj levhaları su yalıtımının bittiği subasman kotunda yalıtım baskı profili ile duvara tespit edilir. |
|
|
| MONTAJ MALZEMELERİ -2- |
|
 | | Su yalıtımına zarar vermemek için alt kotlarda plastik tespit elemanları kullanılır. | | Levhaların ek yerleri ve aralarda 1 metrede bir tespit elemanı yeterlidir. |
|
|
|
| ZEMİNDE DRENAJ LEVHASI UYGULAMA |
|
 |
|
| DRENAJ LEVHASININ YARARLARI VE TEKNİK ÖZELLİKLERİ |
|
| Sızıntı sularını yönlendi-rerek su basıncının yara-tacağı tehlikeleri önler. | | Yatayda ve düşeyde ölü kalıp olarak kullanılır.
| | Kabarcıkları 20 mm'dir.
| | Drenaj kapasitesi = 10 l/s/m
| | Basınç dayanımı = 150 kN/m2 |
|
|
| DELİKLİ DRENAJ LEVHASI İLE ÇATI BAHÇESİ UYGULAMASI |
|
 |
| ÇATI BAHÇESİNDE DELİKLİ LEVHA KULLANIMININ FAYDALARI | | Yalıtımın en güvenli şekilde korunması | | Zaman ve maliyetten tasarruf sağlanması
| | Yağmur suyunun kontrollü drenajı
| | Kabarcıkların nem reservi oluşturması
| | Deprem riskini azaltması
| | İlave ısı yalıtımı
| | Buhar dengeleyici katman oluşturması
| | Yük taşıma kapasitesinin yüksek oluşu |
|
|
| Çatı bahçesinde süzgeçlerin bulunduğu en düşük kotlara 20-30 cm genişlikte çakıl döşenerek süzgeçlere toprak girişi önlenmelidir. |
|
 |
|
| SERAMİK VE PARKE ALTI KEÇELİ DRENAJ LEVHASI UYGULAMASI |
|
 |
|
| SERAMİK ALTINDA KEÇELİ DRENAJ LEVHASININ YARARLARI |
|
| Su izolasyonu sağlar. | | Zeminden yükselen rutubete karşı buhar dengeleyicidir. | | İnşaatta bekleme süresini azaltır. | | Gerilme çatlaklarının kaplamaya geçmesini engeller. | | Noktasal yüklerde basıncı dengeler. Basınç dayanımı 200 kN/m2dir. |
|
|
 |
| |
| ZEMİN KAPLAMA ALTI KÖPÜKLÜ DRENAJ LEVHASI UYGULAMASI |
|
 |
| |
| PARKE ALTINDA KÖPÜKLÜ DRENAJ LEVHASININ YARARLARI |
|
 | | Zeminde ısı ve ses izolasyonu sağlar. | | Ayak seslerini önler. | | Üstüne yapıştırılmış 3 mm kalınlıktaki polietilen köpük yoğunluğu 33 kg/m3' tür. | | DIN 52210' a göre ses yalıtım değeri geleneksel yalıtım malzemelerinden yüksektir. | | Basınç dayanımı : 150 kN/2
|
|
|
